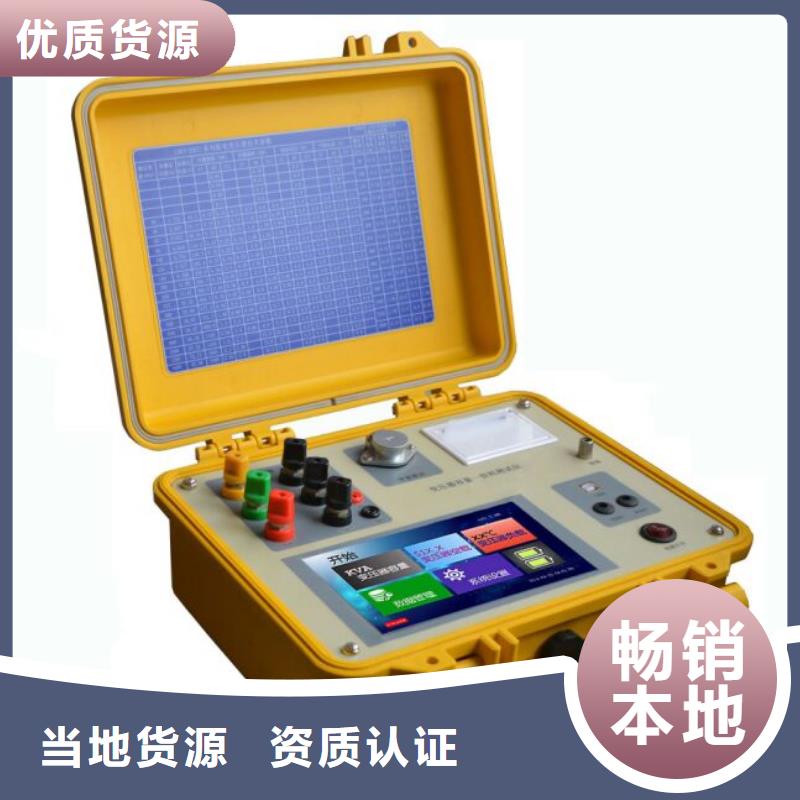

变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单，用触摸方式点按亮度调节可修改液晶屏的亮度，64，小4。如下图所示：触摸屏校准：触摸屏有2种方式进入到校准模式。校准方式1：在开机状态下，如果4秒内快速点击触摸屏的非触控区域超过20次，则进入触摸屏校准模式。步骤如下：（1）4秒内快速点击触摸屏的非触控区域超过20次；（2）蜂鸣器长鸣1秒，听到蜂鸣器叫时停止点击；（3）进入到校准模式，按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏；（4）校准结束，返回进入到校准前的画面；校准方式2：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单,连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示：6.4. 变压器国标对应表 (0)油变S7.9.11 ：JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11：JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12：JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13：GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14：JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15：GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16：JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20：GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21：GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22：GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25：GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效

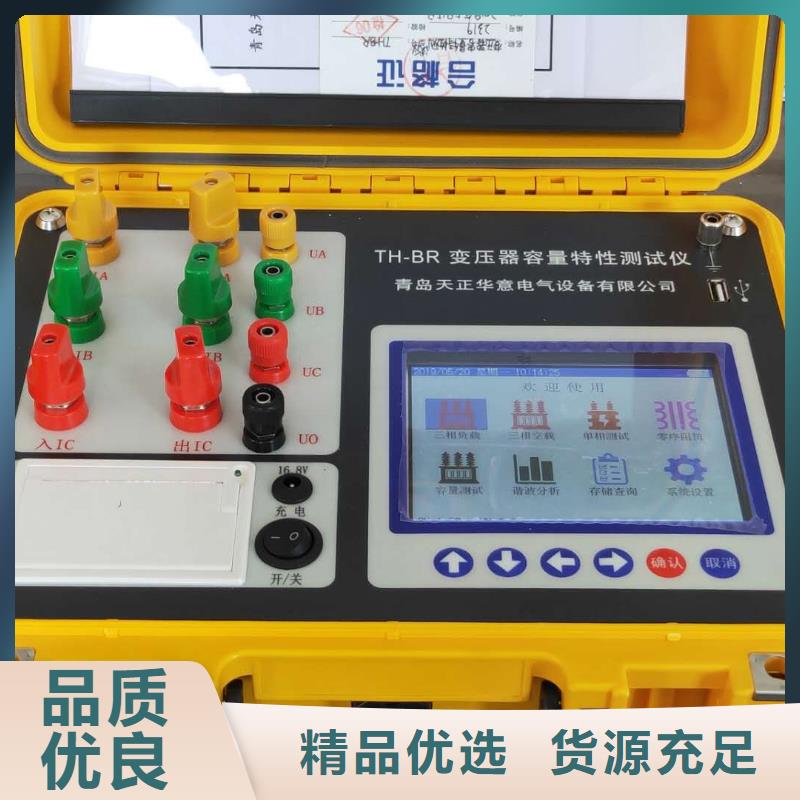

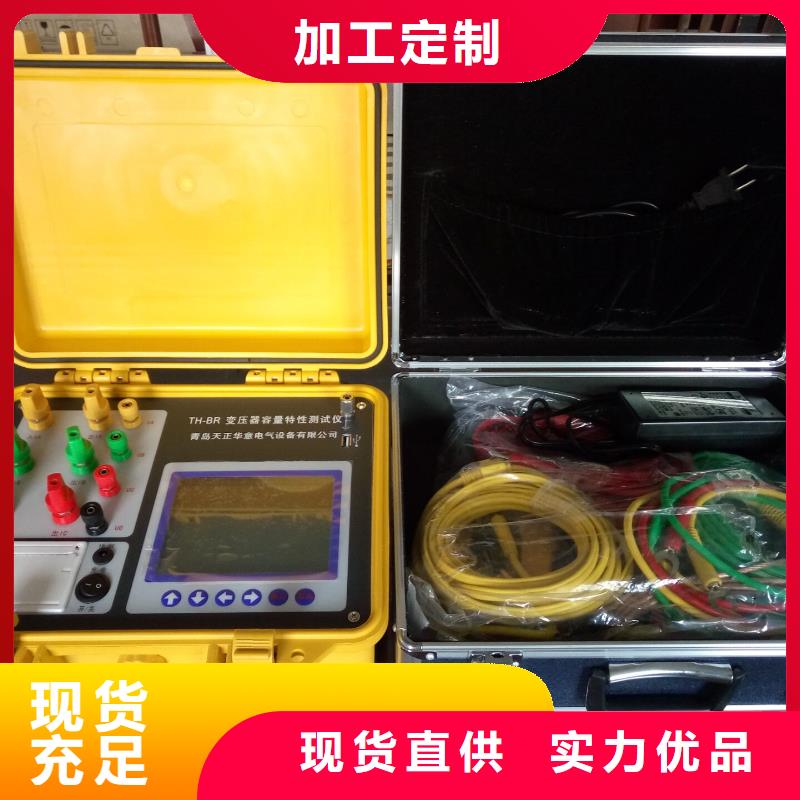

变压器容量特性测试仪键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。?上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。?上下键在记录浏览功能屏中用来翻阅记录。?左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在容量测试结果下，按存储键可存储当前容量测试结果。查询键：在主菜单下按下查询键，可查询已存储的容量数据。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。

变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。
